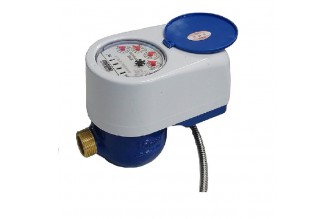

光电直读阀控水表采用旋翼式计量结构，具有计量精度高、始动流量小、抄表方便、外型美观、安全卫生、寿命长等特点。
光电直读阀控水表配合智能抄表系统设备，完成智能抄读小区的水、电、气表数据，并实现与结算中心连网数据共享。
一、产品特点
1.直接读取字轮数据，与传统的脉冲表相比，它可将读数误差降低至零；
2.采用低功耗设计，只有读数和阀门开关时才需供电；
3.采用先进的数据编码及校验技术，通讯可靠性高；
4.采用旋翼式计量结构，计量精度高、抄表方便、外型美观；
5.兼容多种通信规约；DL/T645、CJ/T188和内部协议；
6.满足EMC、ESD、EMI等电子产品电磁兼容方面的设计要求，达到行业领先水平；
7.与上位机系统相结合，建立远程自动抄表管理系统，真正实现抄表、监控自动化。
8.短路电流保护；
9.针对总线开路、短路、空闲等故障保护。

二、技术参数
1.产品型号：LXSXY-15/20；
2.工作电压：MBUS接口 DC 36V；RS485接口 DC12V
3.工作电流：
抄表工作电流≤2.5mA
静态工作电流≤1.3 mA
4.阀门开/关总线电流≤16 mA
5.工作环境：水温度：0.1℃~+45℃ 湿度：0~95%RH；
6.存储温度：-25℃~+65℃；
7.最大允许通水压力：1 MPa；
8.最大压力损失：0.063 Mpa；
9.阀门类型：电机阀；
10.与上位机通讯方式：M-bus或着RS485；
11.通讯传输速率：2400 baud；
12.通信规约：DL/T645或CJ/T 188；
13.通讯传输最大距离：300m；（通信线规格AVVR2×0.75）
14.单表阀门开/关时间：15S；
15.总线引脚ESD保护超过10kV；

三、流量参数

最大允许误差：
Ø  从包括最小流量（Q1）在内至不包括分界流量（Q2）的低区中最大允许误差为±5%；
Ø  从包括分界流量（Q2）在内至包括最大流量（Q4）的高区中的最大允许误差为±2%。

四、安装尺寸图

五、安装使用与维护方法

1.安装位置要避免暴晒、冰冻、污染、潮湿和水淹，以便拆装和抄表。冰冻期间，除将水表和水管包扎外，不用时把水表进水端阀门关闭，出水端放水阀和水龙头打开，可防止水表因冰冻膨胀损坏。建议安装在专用水表箱内；
2.水表应水平安装，字面朝上，箭头方向与水流方向相同；
3.新装管道务必把管道内的石子、泥沙、麻丝等杂物冲洗干净再装水表，以免造成水表故障。
4.为了计量准确，水龙头应高于水表。
5.水表不应直接与管道连接，水表与管道间应通过接管，密封垫圈，连接螺母连接。拆装水表时，切不可用力硬板，以免扭坏表壳。
6.应避免水表承受由管道和管件造成的过度应力。必要时，应将水表安装在底座或托架上。
7.水表前后应安装阀门，方便检修和更换。

六、配件

随同每只水表附带不锈钢管接头、连接螺母及密封圈各2件，合格证1件，每箱附产品说明书1本。
