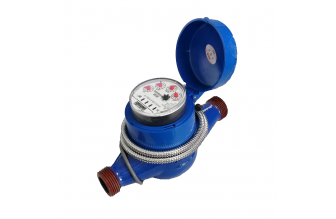

光电直读水表

发布日期: 2024-05-28 16:58
有效期至: 长期有效
招商区域: 广东深圳市
浏览次数: 7912
联系方式


产品详细说明


水表采用了光电直读技术读取字轮数据,与传统脉冲表相比,它可将读数误差降低至零,是自动抄表系统中机电转换零误差的电子远传水表,且采用低功耗设计,平常无须供电,仅在抄表或阀门时才需要对它供电。光电直读阀控水表采用旋翼式计量结构,具有计量精度高、始动流量小、抄表方便、外型美观、安全卫生、寿命长等特点。光电直读阀控水表配合智能抄表系统设备,完成智能抄读小区的水、电、气表数据,并实现与结算中心连网数据共享。

一、产品特点
直接读取字轮数据,与传统的脉冲表相比,它可将读数误差降低至零;
采用低功耗设计,只有读数和阀门开关时才需供电;
采用先进的数据编码及校验技术,通讯可靠性高;
采用旋翼式计量结构,计量精度高、抄表方便、外型美观;
兼容多种通信规约;DL/T645、CJ/T188和内部协议;
满足EMC、ESD、EMI等电子产品电磁兼容方面的设计要求,达到行业领先水平;
与上位机系统相结合,建立远程自动抄表管理系统,真正实现抄表、监控自动化。
短路电流保护;
针对总线开路、短路、空闲等故障保护。

二、技术参数
产品型号:LXSXY-15/20;
工作电压:MBUS接口 DC 36V;RS485接口 DC12V
工作电流:
抄表工作电流≤2.5mA
静态工作电流≤1.3 mA
工作环境:水温度:0.1℃~+45℃ 湿度:0~95%RH;
存储温度:-25℃~+65℃;
最大允许通水压力:1 MPa;
最大压力损失:0.063 Mpa;
与上位机通讯方式:M-bus或着RS485;
通讯传输速率:1200/2400/9600 baud;
通信规约:DL/T645或CJ/T 188;
总线引脚ESD保护超过10kV;

三、流量参数

型 号

公称口径

DN(mm)

准确度

等级

过载流量Q4

最大流量Q3

分界流量Q2

最小流量Q1

m³/h

LXSXY-15

15

2

3.125

2.5

0.050

0.030

LXSXY-20

20

2

5.00

4.0

0.080

0.050

最大允许误差:
从包括最小流量(Q1)在内至不包括分界流量(Q2)的低区中最大允许误差为±5%;
从包括分界流量(Q2)在内至包括最大流量(Q4)的高区中的最大允许误差为±2%。

四、安装尺寸图

口径

长L

长L1

宽B

高H

连接螺纹

重量

(铜壳)

连接线

mm

d

D

kg

m

DN15

258

165

85

116

R1/2

G3/4

约1.4

0.8

DN20

298

195

85

116

R3/4

G1

约1.7

0.8



五、安装使用与维护方法



1.    安装位置要避免暴晒、冰冻、污染、潮湿和水淹,以便拆装和抄表。冰冻期间,除将水表和水管包扎外,不用时把水表进水端阀门关闭,出水端放水阀和水龙头打开,可防止水表因冰冻膨胀损坏。建议安装在专用水表箱内;
2.    水表应水平安装,字面朝上,箭头方向与水流方向相同;
3.    新装管道务必把管道内的石子、泥沙、麻丝等杂物冲洗干净再装水表,以免造成水表故障。
4.   为了计量准确,水龙头应高于水表。
5.   水表不应直接与管道连接,水表与管道间应通过接管,密封垫圈,连接螺母连接。拆装水表时,切不可用力硬板,以免扭坏表壳。
6.   应避免水表承受由管道和管件造成的过度应力。必要时,应将水表安装在底座或托架上。
7.   水表前后应安装阀门,方便检修和更换。

六、配件

随同每只水表附带不锈钢管接头、连接螺母及密封圈各2件,合格证1件,每箱附产品说明书1本。
