产品用途
PRODUCT USE

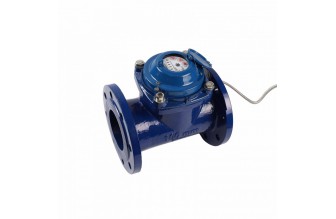

直读远传大口径智能水表,用来测量流经自来水管道饮用水的总量并通过M-BUS总线或485总线传输给二次仪表。
产品特点
PRODUCT FEATURES
|
|
|
内置CPU、存贮芯片和通讯模块（RS485\M-BUS） |
|
|
只需在采集水表数据时供电，由光电管读出水表字轮编码，经CPU判断产生数字并由M_BUS总线或485总线输出 |
|
|
|
本水表采用可拆卸螺翼式水表，计数器与下层结构分离，读数保持清晰，更换计数器可在不停水的情况下即可调换 | |
|
|
水表维修不需从管道上拆卸 |
使用条件
USE CONDITION
水温≤50℃（冷水水表）
水温≤90℃（热水水表）
水压≤1MPA 水表不能浸入水中
信号类型
SIGNAL TYPE
光电编码无源直读技术 ，支持DL/T 645、CJ-T188、MODBUS，行业通用或用户指定通讯协议规约；通讯传输距离：300M；通讯传输速率：1200BPS、2400BPS、4800BPS、9600BPS。
允许误差
MAXIMUM ALLOWABLE ERROR
1、在从包括流量（Q1）在内到不包括分界流量（Q2）的低区中的允许误差为±5%。
2、在从包括流量（Q2）在内到包括过载流量（Q4）的高区中的允许误差为±2%，（热水表）±2.5%。
安装要求
INSTALLATION REQUIREMENTS
水表安装必须水平安装，使水表读数字面朝上箭头方向和水流方向相同。水表安装前须冲洗管道。水表必须安装在周围环境干燥拆装维修方便，建议安装在专用水表箱内。水表前后必须安装阀门。
(注：水表安装国家标准：必须严格按照中华人民共和国国家标准GB/T778.2-1996要求执行。)
1、选择水表时应以管道经常使用的流量接近或小于水表的常用流量为宜，不能单纯以管道口径确定水表口径。
2、新装管道应清除管道内的石子、泥沙等杂物后再装水表，以防水表损坏或发生故障。
3、水表应水平安装，度盘朝上，表壳箭头方向与管道内水流方向一致，为使水表计量准确、及防止振动影响水表寿命，水表安装时要远离水泵，水表上游应安装流量整直装置或整流直管段，整流直管段长度大于10倍水表口径；下游直管段长度应大于5倍水表口径。
4、水表不应承受由管子和管件引起的过度应力。需要时，水表应装在底座或托架上。
5、水表应防止曝晒、冰冻、污染和水淹，并便于拆装和抄表。
6、为了补偿水表安装中出现的长度误差和便于水表拆装，建议在水表下游选用相应口径的伸缩节。
7、为便于水表维护，在水表上、下游适当位置安装阀。需要时水表下游装一止回阀。
8、总线型通讯接线：两芯线（M-BUS）无正负极；四芯线（RS-485），红—12V、黄—A、绿—B、黑—GND。
