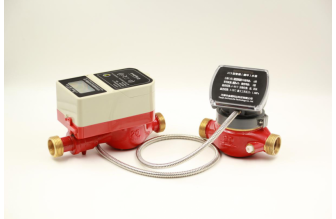

JCS型15-25循环热水水表
窗体顶端
产品概述
射频卡循环热表主要用于热水循环供水系统中计量用户使用水量和预收费管理。其工作原理是：在无用水时，管道中的进水等于回水，即用水量为零；当有用水时管道中的进水不等于回水，其差值即为使用水量，主表上液晶显示器直接显示使用量、购买量及剩余量。为减少计量误差，我们采用了热量表使用的流量传感器作为基表，并采用动态误差修正的方法，使计量更准确。
射频卡循环热水表主要技术参数
精度等级为3级,
最大允许误差不大于±3%
在从包括最小流量(qmin)在内到不包括分界流量(qt)的低区中的最大允许误差为±5%
在从包括分界流量(qt)在内到包括过载流量(qs)的高区中的最大允许误差为±3%
工作压力 不大于1.0Mpa
被测水温：(30～90)ºC
供电电压3.6V锂电池,
流量参数
|
公称直径（mm）
|
过载流量qs
|
常用流量qp
|
分界流量qt
|
最小流量qmin
|
|
m3/h
|
||||
|
15
|
3.0
|
1.5
|
0.12
|
0.03
|
|
20
|
5.0
|
2.5
|
0.2
|
0.05
|
|
25
|
7.0
|
3.5
|
0.28
|
0.07
|
水表采用电动阀门，阀门开时压损很小,水表部分公称流量下压力不大于0.25MPa
安装尺寸
|
口径
|
长度L
|
高度H
|
宽度B
|
回水表长度L
|
宽度B
|
连接螺母螺纹d
|
接管螺纹D
|
|
DN15
|
165
|
115
|
85
|
130
|
78
|
G3/4B
|
R1/2＂
|
|
DN20
|
195
|
115
|
85
|
130
|
82
|
G1B
|
R3/4＂
|
|
DN25
|
225
|
115
|
85
|
130
|
83
|
G1 1/4B
|
R1＂
|
