JYLZ-（15E-25E）系列光电直读远传干式（阀控）水表
产品介绍：
基表采用旋翼式多流束一体式阀控基表、性能符合GB / T 778 - 2007”饮用冷水水表和热水水表“国家标准,电子装置符合“电子远传水表”(公司224 - 2006年)标准。该类水表为卧式安装方式。本表具有光电直读远传水表的特点外 增加了阀门远程控制功能。适用于小型工业用水和家庭用水计量。
性能特点:
· 读数准确:采用红外光电透射采样,不受环境光的影响没有机械接触共和机械动作,不妥管道或其它因素引起的震 动影响而产生抄读错误,实时抄读数值与机械示值完全一致
· 使用寿命长:采用低工耗设计,且只在抄读时由采集设备短时间供电,电子单元工作时间短,电子单元使用寿命远 大于国家规定水表强检周期
· 使用安全:强电电源与水表实现物理隔离,绝缘强度高,确保使用安全。
· 实时抄收功能:可以根据远传指令将表内的计量数据和状态数据实时抄出。实时采集当前水表示值及表状态,为阶 梯收费提供计量保障。
· 计量精度:传感器是无磁非接触式的。不存在外界磁干扰引起读数不准的情况,电子读数装置不影响原来一次仪表 的计量精度
· 远传功能:采用M-BUS或RS485接口,实现数据远传
· 预付费功能:与抄表平台系统配合,实现预收水费,水量用尽关阀断水,余量不足催缴。
· 阀门维护功能:为避免阀门长时间不动作引起结垢影响正常开关,定期活动一次阀门,远传阀控:可以通过主站自 动/手动远程在适当的时候关闭阀门。
· 防护等级:整体防护等级达到P65。

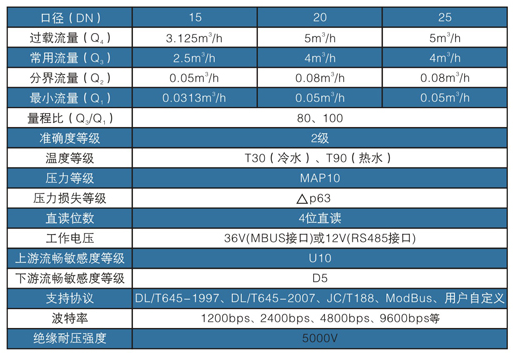

技术指标：

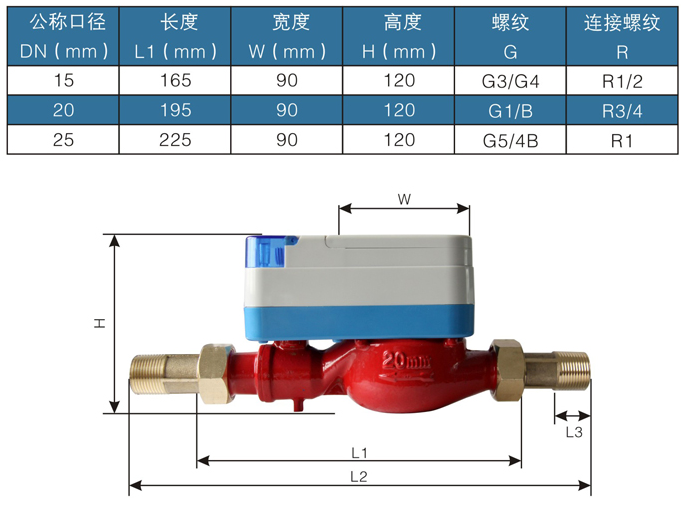

卧式直读远传表安装尺寸：
直读远传表安装使用说明:
1,选择水表应以管道经常使用的流量小于或接近表的常用流量为宜,不能单纯以管道口径确定。
2水表应安装在能避免曝晒、冰冻、污染及便于拆装和读表处。
3水表的上游和下游安装旋塞或截止阀,并按U10, D5 ( 10DN, 5DN)的要求安装足够长度和相同口径的直管段,以保证计量准确。
4水表必须水平安装,使表盘朝上表壳上箭头方向与水流方向相同。
5.新装管道务必把管道内石子、泥沙等杂物冲干净后再装水表,以免成水表故障。
为使水表能稳定工作,水表内应始终充满水,建议出水口水龙头高于水表0.5m以上。
注意事项:
1、水表运输不应受到剧烈冲击。保存水表应该在原包装内,保存的地方的环境温度0℃-40℃相对湿度<95%,空气中无腐蚀性气体。
2、水表在仓库中存贮,叠放高度不得超过5箱,单只包装的水表叠放高度不超过10只。
