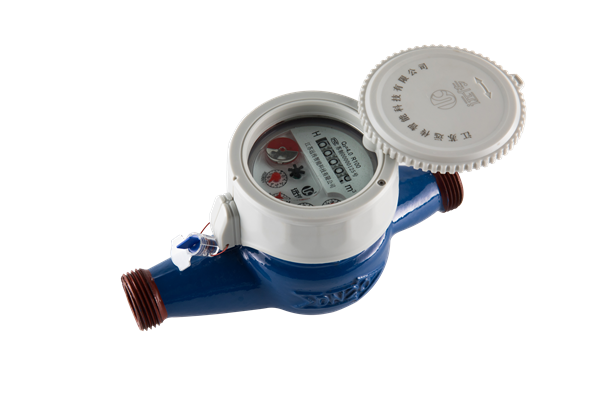

LXS-（15-25）E 带采样钢片旋翼湿式水表
介绍：
该湿式（液封式）无磁传感物联网水表的计数器机芯较传统的普通湿式（液封式）机械水表机芯有所差异，主要为：在普通湿式（液封式）机械水表的计数器机芯上，表示最小计量单位的红指针（0.0001m3）的一侧设置了一个半圆形不锈钢钢片，该半圆形钢片连接的转轴通过齿轮啮合最小计量单位的红指针的转轴，即半圆形钢片与水表最小计量单位的红指针的转速相同。
参数：
|
公称口径（mm） |
长 （mm） |
宽 （mm） |
高 （mm） |
|
DN15 |
165 |
258 |
118 |
|
DN20 |
195 |
299 |
118 |
|
DN25 |
225 |
345 |
128 |
无磁传感采集物联网水表的组成：
在带有不锈钢钢片的普通湿式（液封式）机械水表的外部安装无磁传感采样装置，构成无磁传感物联网水表。
