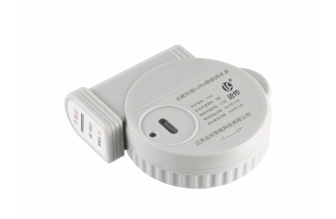

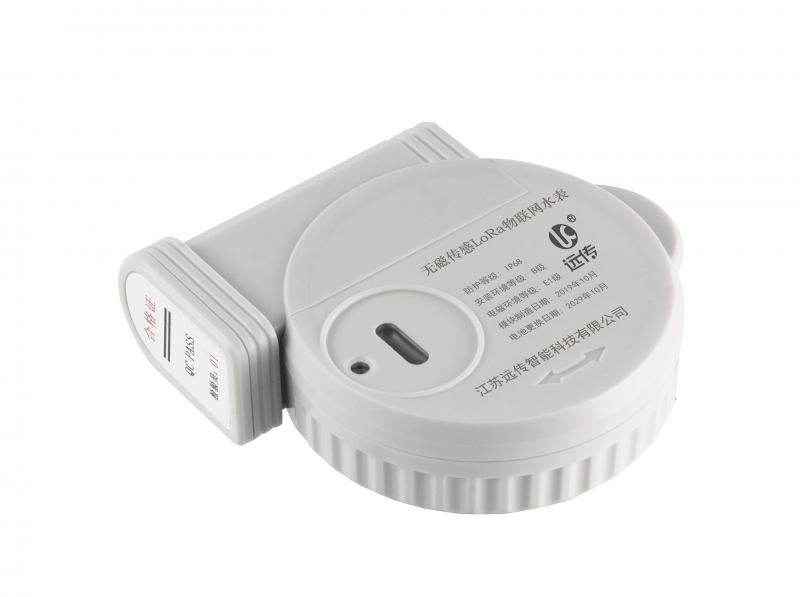

无磁传感采集物联网终端
结构组成：
无磁传感采集物联网终端主要有无磁传感采集电路、NB-IoT通讯电路（包含NB通讯模组和eSIM卡）、电池和超级电容等组成。
特点：
（1）机电分离
无磁传感采集物联网终端与普通机械水表基表分为两个独立的整体，实现机电分离，易拆卸和方便电池的更换，极大的方便了后期的维护与更换。
在水表6年到期周检时，供水公司仅需要更换普通机械水表基表部分，节省了远传水表到期更换的成本费用。
对于资金紧张的自来水公司，可分步推进实施水表的智能化改造，先期安装这种带无磁钢片的普通机械水表，后期再加装无磁传感采集物联网终端。
（2）采样距离远
公司自主研发的新一代无磁传感采样技术，在确保低功耗的条件下，提高了无磁传感的采样距离达到10mm以上，从而实现在普通湿式机械水表的表玻璃上直接安装进行数据采集，使得普通机械水表的改造变得更加简单方便。
（3）计量精度高
无磁钢片同步0.0001m3位转动，计量精度可以精确到升，满足DMA分区计量所需要的流量数据要求。
可以根据不同用户的需求设置数据采集的上报间隔时间、正反转累计流量、瞬时流量、低电压报警、流量报警等各种数据，为自来水公司进行大数据分析提供有力的数据支撑。
（4）电池寿命长

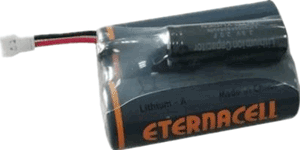

采用法国SAFT17500电池组+日本太阳诱电超级电容，确保无磁传感采集物联网终端在无线通讯时大电流的稳定供给以及锂电池的长寿命需求。
终端每天传输一次数据，电池可使用6-8年，并可独立更换电池组。
（5）特殊灌封工艺
采用公司特有的电子灌封工艺，保证无磁传感采集物联网终端的防水等级达到IP68,确保水表在任何恶劣环境下的长时间使用。
