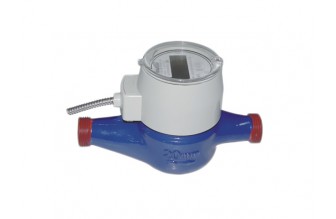

DN20
技术参数
1、执行标准:GB/T78.1~3-2018《封闭满管道中水流量的测量饮用冷水水表和热水水表》;CJ/T2242012《电子远传水表》;
2、工作压力:≤1MPa;
3、被测水温:冷水表0~30℃,热水表0~90℃;
4、电参数:工作电压:DC12V(RS485);DC24-42V(MBUS) 最大电流:I≤18mA;与上位机通讯方式;
a)RS-485现场总线;
b)M-BUS现场总线;
通讯传输速率:1200/2400baud,通讯传输最大距离:1200m;
防雷参数:总线引脚ESD保护超过10kV;
5、精度等级及流量范围：
|
型号 |
公称口径 |
Q3/ Q1 |
过载流量 |
常用流量 |
分界流量 |
最小流量 |
最小读数 |
最大读数 |
|
|
mm |
|
m³∕h |
m³ |
||||
|
LXS-15 |
15 |
80 |
3.1 |
2.5 |
0.050 |
0.031 |
0.0001 |
99999 |
|
160 |
3.1 |
2.5 |
0.025 |
0.016 |
||||
|
LXS-20 |
20 |
80 |
5 |
4.0 |
0.080 |
0.050 |
0.0001 |
99999 |
|
160 |
5 |
4.0 |
0.040 |
0.025 |
||||
|
LXS-25 |
25 |
80 |
7.8 |
6.3 |
0.126 |
0.079 |
0.0001 |
99999 |
|
160 |
7.8 |
6.3 |
0.063 |
0.040 |
||||
|
LXS-40 |
40 |
80 |
20 |
16 |
0.320 |
0.200 |
0.0001 |
99999 |
|
LXS-50 |
50 |
80 |
31.25 |
25 |
0.500 |
0.312 |
0.0001 |
99999 |
示值误差
从包括最小流量(Q1)至不包括分界流量(Q2)的低区±5%
从包括分界流量(Q2)至包括最大流量(Q4)的高区±2%
