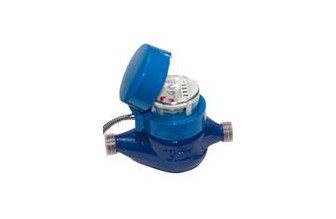

点击图片查看原图型号 LXSG
概述：
有线远传水表（带阀控/不带阀控），通过干簧管、霍尔、光电等机芯采样方式计量，通过485、mbus、TTL传输方式远传，传输协议可以根据用户要求设为DL/T645和CJ/T188或者标准modbus协议。用户可以通过采集器，集中器，远程抄取表的读数
主要技术参数：
|
机电转换误差：小于等于±1（最小显示分度)。 |
|
电磁兼容性能 1、静电放电抗干扰度--3级。 2、射频电磁场辐射抗干扰度--2级。 |
|
接口类型 1、RS-485型－接口遵循RS-485通讯标准，四线制。 2、M-BUS型－接口遵循Meter-Bus通讯标准，两线制 |
|
通讯参数 1、波特率：2400bps(可选1200、4800、9600) 2、校验方式：偶校验(可选无校验) 3、数据位：8位 4、停止位：1位 表地址：见表盘标签所示。 |
|
通讯协议：通讯协议支持CJ/T188、DL/T645-1997、DL/T645-2007标准MODBUS、MODBUS-RTU |
|
工作电源：12V |
|
口径（DN）mm |
纯水表 |
15 |
20 |
25 |
|
过载流量（Q4）m³/h |
1.25 |
3.125 |
5.00 |
7.875 |
|
常用流量（Q3）m³/h |
1.00 |
2.50 |
4.00 |
6.30 |
|
分界流量（Q2）m³/h |
0.01 |
0.05 |
0.08 |
0.126 |
|
最小流量（Q1）m³/h |
0.00001 |
0.0313 |
0.05 |
0.0788 |
|
测量范围（Q3/Q1） |
160/80 |
80 |
||
|
误差 |
小流量：≤±5% 常用流量：≤±2%（冷水）、≤±3%（热水） |
|||
|
读数范围 |
0.00001～99999.99999 |
0.0001～99999.9999 |
||
|
工作温度 |
0.1℃～30℃ |
冷水表：0.1℃～30℃；热水表：0.1℃～90℃ |
||
|
允许水压 |
0.03 MPa～0.5MPa（PPO） |
0.03 MPa～1 MPa |
||
|
0.03 MPa～1MPa |
||||
|
始动流量 |
2L/h（防滴漏水表）/0.00001 |
|||
|
静态工作电流 |
≤5μA（带时钟芯片） |
|||
|
压损等级 |
△p63（≤0.063MPa） |
|||
|
流动剖面敏感度等级 |
U10，D5 |
|||
|
气候和机械环境安全等级 |
B类 |
|||
|
电磁兼容性等级 |
E1 |
|||
安装尺寸：
主要功能特点：
1、可以远程直读表的数据，提高管理部门的管理水平，降低管理成本。
2、可以配合各类用户，提供不同的输出方式和协议，方便工业民用各种环境对接。
3、有线远传阀控功能可以方便管理部门，实现预收费，或者远程控制，远程充值等功能。
4、可以计量水表的正向流量与反向流量，为管理部门提供决策参考，防止使用用户窃水。
5、可以实现阶梯水价，方便管理部门按照阶梯水价收费。
6、液晶显示功能：本水表液晶显示屏显示本次购水金额、剩余
金额、累计金额、阀门状态、电池电量不足提示、错卡提示等。
7、防磁干扰功能：当水表遇外界强磁干扰影响水表的正常计量时
8、电压监控功能：内置电池电压低于设定值时。报警后关阀，或向远端管理部门报警。
提示更换电池，保存表内信息。/光电直读无此功能
8、阀门自动维护功能：定期开关阀一次。避免阀门结垢。
9、密封性：密封性好，防水，防潮、防人为攻击。
